Denominación | Regulador conductivo |
---|---|
Tipo y ref. | L-ED – ref: 2750-1... |
Tensión de alimentación: | |
2750-1-230 | 230 V AC (50 – 60 Hz) |
2750-1-115 | 115 V AC (50 – 60 Hz) |
2750-1-024 | 24 V AC (50 – 60 Hz) |
2750-1-024-DC | 24 V DC |
2750-1-012-DC | 12 V DC |
Consumo: | |
Modelos AC | 1,7 W |
Modelos DC | 1,2 W |
Aislamiento galvánico | Sí |
Sección conductores | Ø 1 – 2,5 mm2 de cable de buen aislamiento y normalmente sin apantallar. Si los cables de las sondas van en paralelo a la línea de potencia, en distancias medias se recomienda utilizar cable apantallado y conectar la pantalla a tierra. La resistencia mínima de aislamiento debe de ser superior a 200 KΩ. |
Longitud máxima aproximada de los cables | (dependerá del tipo de cable y las características de la instalación) |
Modelos AC | 150 m, cable sin apantallar |
Modelos DC | 100 m, cable sin apantallar |
Salida relé modelos AC para carga: | Resistiva AC 10 A / 250 V Resistiva DC 0,4 A / 200 V o 10 A / 24 V Inductiva AC 5 A / 250 V Inductiva DC 5 A / 24 V |
Salida relé modelos DC para carga: | Resistiva AC 10 A / 250 V Resistiva DC 0,4 A / 200 V, 8 A / 24 V Inductiva AC 5 A / 250 V Inductiva DC 5 A / 24 V |
Indicador de estado | Relé excitado: LED rojo Presencia de tensión: LED verde |
Temperatura ambiente | -20° C – +50° C |
Humedad de trabajo | 30 % – 85 % HR |
Protección | IP20B según DIN EN60529 |
Peso | 0,18 Kg |
Intensidad en sondas en cortocircuito | |
Modelos AC | 4 mA |
Modelos DC | 3,2 mA |
Tensión en sondas | |
Modelos AC | 24 V AC |
Modelos DC | 6,2 V AC |
Tensión de aislamiento | 2.500 V AC en circuitos inversos |
Resistencia de aislamiento | >104 MΩ |
Vida mecánica | 30x106 operaciones |
Sensibilidad | |
Modelos AC | 7 – 100 kΩ |
Modelos DC | 8 – 45 kΩ |
Materiales: | |
Caja | Cycoloy |
Visor LEDs | Lexan |
Botones y bornes | Technyl |
Terminales base | Latón niquelado |
Indicaciones para su aplicación
Los reguladores conductivos L-ED juntamente con las diferentes sondas conductivas, que se suministran bajo demanda, se utilizan para señalizar 1 nivel independiente o mantener dentro de los límites escogidos el nivel de líquidos conductivos, como agua, productos químicos, etc. en depósitos, recipientes, tuberías, etc.
Funcionamiento
Los reguladores conductivos L-ED basan su funcionamiento en la conductividad del líquido a controlar. Están compuestos por un regulador y se requiere una sonda o electrodo para cada nivel, además de una sonda de referencia para cada depósito. En caso que los depósitos donde se precise realizar la instalación sean conductores, se pueden usar los mismos como referencia. Para mantener el nivel entre dos puntos, se debe conectar al L-ED las 2 sondas de nivel máximo y mínimo, además de la referencia.
En caso de querer señalizar solamente un nivel independiente, bastará con colocar una sonda en el nivel deseado además de la referencia y puentear en la base undecal el (5) y (6).
Los modelos L-ED de corriente continua DC incorporan un selector donde se puede seleccionar el funcionamiento en llenado o vaciado sin modificar el cableado de la salida del relé.

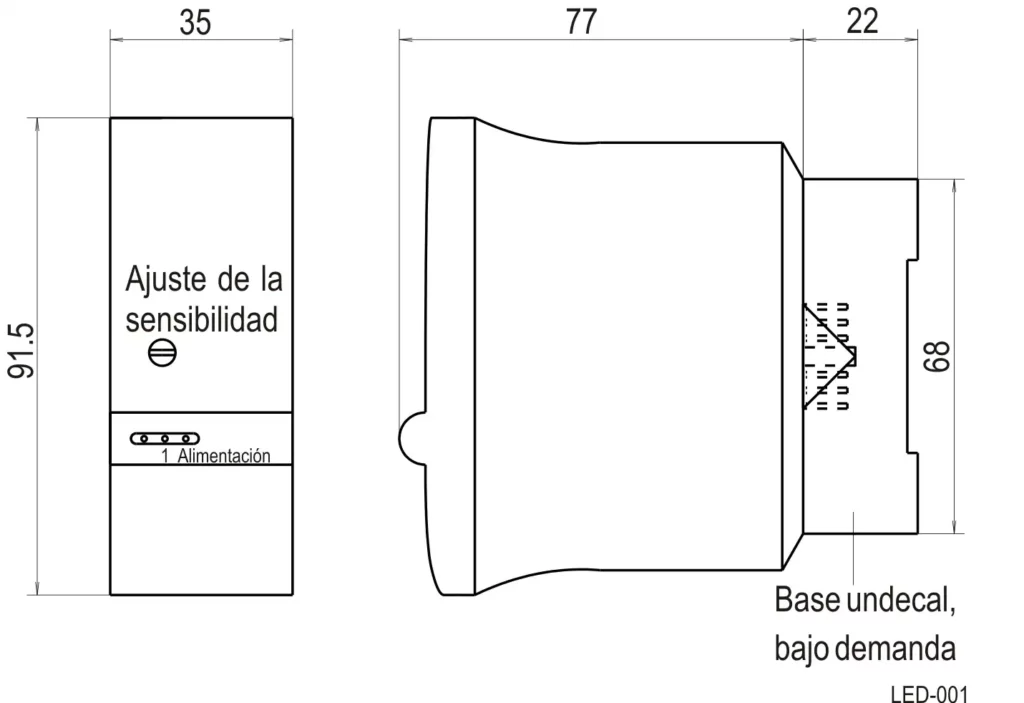

Conexión mecánica
Es muy simple: se instalan en un carril DIN mediante la base undecal que se suministra bajo demanda. La conexión a la/s sonda/s dependerá del modelo escogido.
